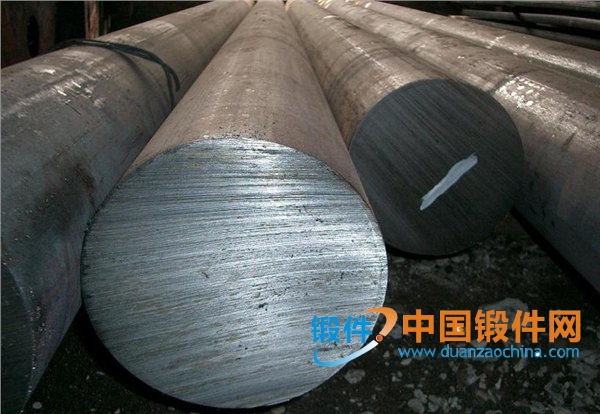

材料名稱：合金結構鋼
牌號：35SiMn
標準：GB/T 3077-1988
●特性及適用范圍：
淬透性好，冷變形、塑性中等，焊接性差。用作中等速度、中負荷或高負荷而沖擊不大的零件，如傳動齒輪、心軸、連桿、蝸桿、發(fā)動機軸、飛輪、汽輪機葉輪、 400℃以下的重要緊固件。除低溫(-20℃以下) 沖擊韌性稍差外，可全面代替40Cr作調質鋼，部分代替40CrNi鋼。
●化學成份：
碳 C ：0.32～0.40
硅 Si：1.10～1.40
錳 Mn：1.10～1.40
硫 S ：允許殘余含量≤0.35
磷 P ：允許殘余含量≤0.35
鉻 Cr：允許殘余含量≤0.30
鎳 Ni：允許殘余含量≤0.30
銅 Cu：允許殘余含量≤0.30
●力學性能：
抗拉強度 σb (MPa)：≥885(90)
屈服強度 σs (MPa)：≥735(75)
伸長率 δ5 (％)：≥15
斷面收縮率 ψ (％)：≥45
沖擊功 Akv (J)：≥47
沖擊韌性值 αkv (J/cm2)：≥59(6)
硬度 ：≤229HB
試樣尺寸：試樣毛坯尺寸為25mm
●熱處理規(guī)范及金相組織：
熱處理規(guī)范：淬火900℃,水冷；回火570℃,水冷、油冷。
●交貨狀態(tài)：以熱處理（正火、退火或高溫回火）或不熱處理狀態(tài)交貨，交貨狀態(tài)應在合同中注明。
35SiMn鍛件-機械性能-化學成分-35SiMn鍛件百科.doc
