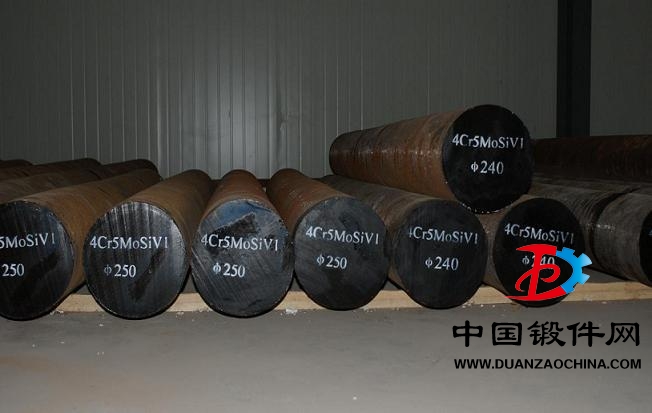

4Cr5MoSiV材質(zhì)是合金工具鋼的一種，可用于鍛件加工。中國(guó)鍛件網(wǎng)推薦。
材料名稱：合金工具鋼
牌號(hào)：4Cr5MoSiV
標(biāo)準(zhǔn)：GB/T 1299-1985
●特性及適用范圍：
鍛件是空淬硬化熱作模具鋼，系引進(jìn)美國(guó)的 H11鋼。其性能及使用壽命比 3Cr2W8V鋼高。適用于作鋁合金壓鑄模、熱擠壓和穿孔用的工具和芯棒、模鍛錘鍛模、壓力機(jī)鍛模、高速精鍛模和塑壓模等；亦被用作飛機(jī)、火箭等耐熱 400～500 ℃工作溫度的結(jié)構(gòu)零件。
●力學(xué)性能：
硬度 ：退火,≤235HB,壓痕直徑≥3.95mm
●化學(xué)成份：
硅 Si：0.80～1.20
錳 Mn：0.20～0.50
硫 S ：≤0.030
磷 P ：≤0.030
碳 C ：0.33～0.43
鉻 Cr：4.75～5.50
鎳 Ni：允許殘余含量≤0.25
銅 Cu：允許殘余含量≤0.30
釩 V ：0.30～0.60
鉬 Mo：1.10～1.60
●熱處理規(guī)范及金相組織：
鍛件熱處理規(guī)范：淬火,790±15℃預(yù)熱，1000±6℃(鹽浴)或1010±6℃(爐控氣氛)加熱，保溫5～15min,空冷，550±6℃回火。
●交貨狀態(tài)：
鍛件一般以鋼材退火狀態(tài)交貨或者雙方商議具體細(xì)節(jié)。
4Cr5MoSiV材質(zhì)_機(jī)械性能_化學(xué)成分 - 鍛件百科.pdf
