【中國(guó)鍛件網(wǎng)】對(duì)304不銹鋼鍛件在25～600℃進(jìn)行熱拉伸實(shí)驗(yàn)，得到了不同溫度下的真實(shí)應(yīng)力-應(yīng)變曲線，并且通過(guò)掃描電子顯微鏡(SEM)，X射線衍射儀(XRD)對(duì)拉伸斷口及斷口的形貌變化進(jìn)行了分析。結(jié)果表明：隨著實(shí)驗(yàn)溫度的高，304不銹鋼鍛件的強(qiáng)度下降，塑性提高；

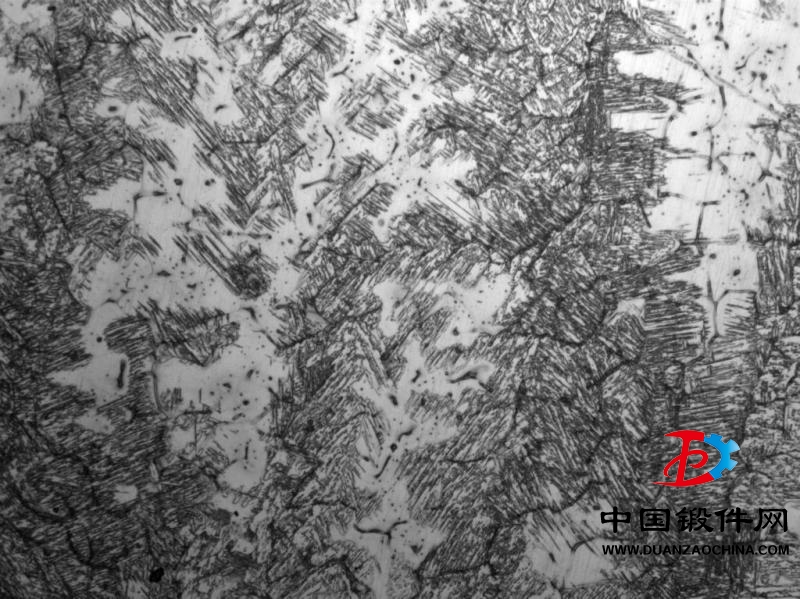

在實(shí)驗(yàn)溫度范圍內(nèi)，應(yīng)變量小于2.5%，在達(dá)到同等變形量的條件下，室溫下材料變形所需要的應(yīng)力遠(yuǎn)高于加熱情況下所需應(yīng)力，這表明只要適當(dāng)?shù)厣邷囟?，這種材料的塑性就會(huì)大為改善。當(dāng)溫度到達(dá)600 ℃時(shí)，材料的晶界明顯弱化，斷口韌窩形態(tài)減少，斷裂以沿晶斷裂為主。
目前，不銹鋼鍛件的力學(xué)性能大都是在室溫條件下獲得的。然而，對(duì)不銹鋼鍛件結(jié)構(gòu)的耐高溫性能及在高溫下力學(xué)性能的研究也是重要的。近些年來(lái)，國(guó)內(nèi)外學(xué)者對(duì)各種材料的高溫力學(xué)性能進(jìn)行了研究。其中Chen等通過(guò)拉伸沖擊實(shí)驗(yàn)研究了304不銹鋼鍛件在25～537 ℃范圍內(nèi)的力學(xué)性能，結(jié)果表明應(yīng)變速率對(duì)屈服應(yīng)力和強(qiáng)化應(yīng)力有一定的影響，應(yīng)變不穩(wěn)定區(qū)域會(huì)出現(xiàn)脆化現(xiàn)象。Brnic等對(duì)304不銹鋼鍛件高溫下力學(xué)性能對(duì)蠕變的影響進(jìn)行了研究，研究表明降低溫度和減小應(yīng)力的條件下，304不銹鋼可以作為耐蠕變的材料。這些學(xué)者研究的對(duì)象都是棒料或者較厚板材室溫或高溫拉伸的力學(xué)性能。
然而到目前為止，對(duì)不銹鋼薄板的力學(xué)性能及其成形性能的研究不夠深入，技術(shù)資料和工藝參數(shù)均不多見(jiàn)，從而制約了不銹鋼薄板制品的生產(chǎn)與發(fā)展。因此，本文對(duì)304不銹鋼薄板在不同溫度下的力學(xué)性能進(jìn)行測(cè)試研究，對(duì)拉伸后的斷口進(jìn)行分析，并為下一步不銹鋼薄板的拉深成形工藝參數(shù)的研究做好充分的準(zhǔn)備。
更多鍛件資訊請(qǐng)關(guān)注 中國(guó)鍛件網(wǎng)m.pfcc.com.cn
