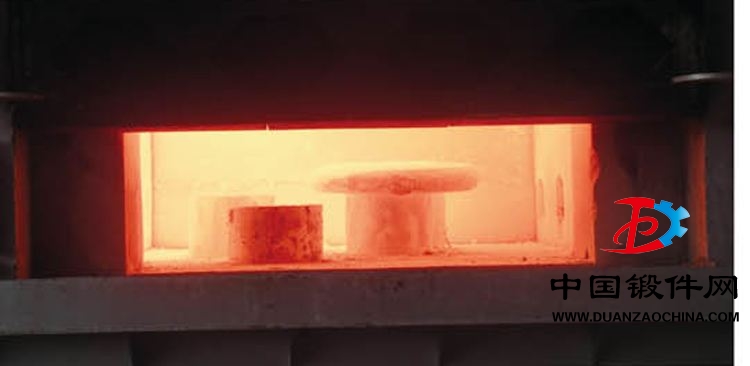

碳鋼鍛件鍛造加工前毛坯需要經過加工，那么在加熱過程中過熱現象是指碳鋼鍛件所使用的金屬坯料的加熱溫度過高，在規定的鍛造與熱處理溫度范圍內停留時間太長，或由于熱效應使溫升過高而引起的晶粒粗大現象。
碳鋼鍛件過熱之后會出現魏氏組織。馬氏體鋼過熱之后，往往出現晶內織構，工模具鋼往往以一次碳化物角狀化為特征判定過熱組織。鈦合金過熱后，出現明顯的β相晶界和平直細長的魏氏組織。合金鋼過熱后的斷口會出現石狀斷口或條狀斷口。過熱組織，由于晶粒粗大，將引起力學性能降低，尤其是沖擊韌度。
一般鍛件廠對過熱的碳鋼鍛件經過正常熱處理（正火、淬火）之后，組織可以改善，性能也隨之恢復，這種過熱常被稱之為不穩定過熱；而合金結構鋼鍛件的嚴重過熱經一般的正火（包括高溫正火）、退火或淬火處理后，過熱組織不能完全消除，這種過熱常被稱之為穩定過熱。
更多鍛件資訊請關注 中國鍛件網m.pfcc.com.cn
