法蘭,或稱法蘭盤,是連接管道或固定軸類機械部件所用的對稱盤狀結構,通常有螺栓、螺紋結構以資固定。包括法蘭盤和不銹鋼法蘭彎頭,給大家簡要介紹一下法蘭與管子的連接的幾種方式。
種、平焊鋼法蘭
平焊鋼法蘭適用于公稱壓力不超過2.5MPa的碳素鋼管道連接,平焊法蘭的密封面可以制成光滑式、凹凸式和榫槽式三種。光滑式平焊法蘭的應用量,多用于介質條件比較緩和的情況下,如低壓非凈化壓縮空氣、低壓循環水,它的優點是價格比較便宜。

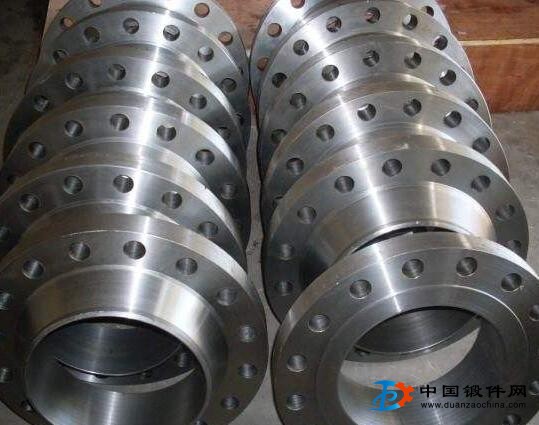

第二種、對焊鋼法蘭
對焊鋼法蘭用于法蘭與管子的對口焊接,其結構合理,強度與剛度較大,經得起高溫高壓及反復彎曲和溫度波動,密封性可靠,公稱壓力為0.25~2.5MPa的對焊法蘭采用凹凸式密封面。
第三種、承插焊法蘭
承插焊法蘭常用于PN≤10.0MPa,DN≤40的管道中。
第四種、松套法蘭
松套法蘭俗稱活套法蘭,分焊環活套法蘭、翻邊活套法蘭和對焊活套法蘭。常用于介質溫度和壓力都不高而介質腐蝕性較強的情況。當介質腐蝕性較強時,法蘭接觸介質的部分(翻邊短節)為耐腐蝕的高等級材料如不銹鋼等材料,而外部則利用低等級材料如碳鋼材料的法蘭環夾緊它以實現密封。
第五種、整體法蘭
整體法蘭常常是將法蘭與設備、管子、管件、閥門等做成一體,這種型式在設備和閥門上常用。
提醒大家,由于不銹鋼法蘭彎頭和管套連接的方法不同,工藝特性也有很大的差異,我們選擇時可以根據自己的實際需要選擇適合的法蘭構件,切莫因貪一時便宜而對整個管線流行安全隱患。
