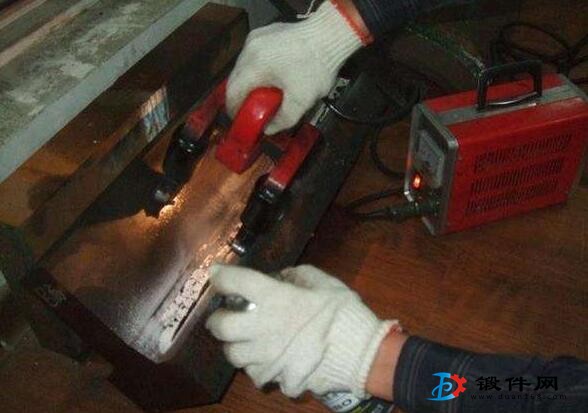

干法和濕法的磁粉檢驗方法可以用來檢驗鐵磁材料表面和接近表面的裂紋和其他不連續性缺陷。這種方法是將很細的磁粉撒在磁化的表面上，這樣，因缺陷存在而產生的磁性不均勻的區域便會吸住磁粉，從而用肉眼便可觀察到缺陷位置。磁粉檢驗的細節見AMS2640“磁粉檢驗”。主要參數包括磁化技術、磁化方向、磁化電流和操作程序。
在黑色金屬鍛件上，磁粉檢驗通常是在所有機械加工、磨削和熱處理工序完成以后進行的。根據使用要求的不同，合格標準可以分為如下三種級別：
A級 用于強度、最重要而且決不允許存在非金屬夾雜物的零件。凡檢查出有如下類型不連續性缺陷指示均應報廢：由于鍛造、磨削和熱處理所造成的裂紋或折疊；加工過的表面上有白點、氧化皮分層或撕裂；或者有其他表面凹坑、發裂和擦傷。在重要部位上，表面缺陷指示的長度為1.59毫米，皮下缺陷指示長度為3.18毫米。在非重要部位上，表面缺陷指示長度為4.76毫米，皮下設大為9.53毫米。當相鄰或在一條直線上的兩個指示的間距為1.59毫米或更小時，則可將其當作一個指示看待,其長度等于各自長度之和再加上其間距的一半。
B級 適用于一般的機體零件。A級所不允許的缺陷對于B級來說同樣亦是不允許的。對于半徑小于6.35毫米的螺紋部位，因非金屬雜質而引起的表而指示以及垂直于流線方向的表面指示，其值為3.18毫米。對于平行于流線方向的表面指示，其值為9.53毫米。相應地，對于皮下的指示值則為6.35毫米和12.7亳米。
C級 適用于非主要受力結構用的鍛件。由于鍛造、熱處理或者磨削而造成的缺陷 (例如裂紋和折疊)、表面凹坑、細裂紋或擦傷等表面缺陷指示都是不允許的；如果在內圓角處、圓孔內或邊緣區有分層、折疊、皮下氣泡、撕裂或外露的夾雜物等也都是不允許的，如果由于非金屬雜質引起相鄰近的或者在一條直線上的缺陷指示，在任何76.2亳米的長度上的合計長度超過38.1毫米，則亦是不許可的。
A級磁粉檢驗的要求適用于機械加工的零件。此種檢驗應在完成可能產生或者暴露出材料缺陷的加工工序之后和在噴丸處理和涂漆工序之前進行。氮化處理零件是在氮化后或氮化前立即進行檢驗。在生產過程中根據需要也進行磁粉檢驗，但是這只能是對于最終磁粉檢驗的補充，而不能代替它。當在鍛造后的表面進行探傷時，可用B級和C級際準。A級標準不適用于鍛造表面。
