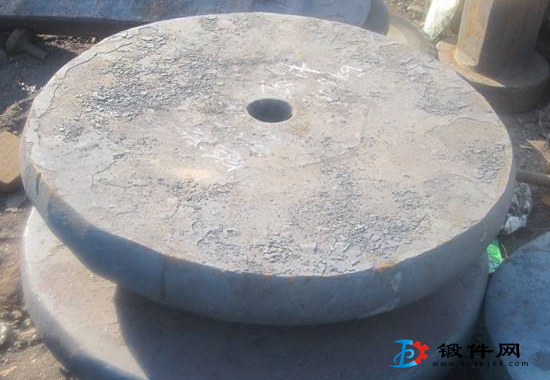

1、毛刺、發(fā)裂、折疊
采用砂輪打磨或風鏟鏟掉或旋轉銼打磨等方法進行修正；
2、對于未充滿部分不太嚴重或不大的凹坑
可在新鍛模中再鍛一次，或以補焊（熔接）的方法進行修正；
3、對于模鍛不足的鍛件
可在機械加工車間進行預加工來修正。這種模鍛不足的鍛件不要再—次模鍛，因為這樣可能因新產生的氧化皮壓人鍛件而變成不可修復的廢品。有時可用打磨的方法修正。對于不重要的鍛件可將其重新加熱一次、使多余的金屬變成氧化皮來修正，最后增加拋丸處理；
4、錯差
對于錯差的修正方法是采取再修鍛一次。錯差比較嚴重，是無法修正的，鍛件錯差不嚴重時也可采取打磨的方法來修正
5、曲變形
可采用加熱到鍛件切邊溫度進行校正或在冷狀態(tài)下用壓床或摩擦壓力機進行校正
6、過熱
對于過熱的鍛件可用正火處理的方法修正
7、鍛件硬度不合格
硬度過高時，可采用再次回火的方法修正；硬度過低時，可再次淬火、回火修正
8、對于過燒、淬裂、 嚴重折疊、嚴重的尺 寸不合格的鍛件
應作為不可挽救的鍛件，報廢處理，不再修正
