1.確定變形溫度的原則
奧氏體和鐵素體不銹鋼，在加熱和冷卻過程中無相的重結(jié)晶轉(zhuǎn)變，不銹鋼鍛件晶粒度的控制主要取決于始鍛和終鍛溫度，以及終鍛溫度下的變形量的控制，熱處理無法使晶粒細(xì)化。
奧氏體和馬氏體不銹鋼的鍛造加熱溫度主要受高溫鐵素體形成溫度的限制。加熱溫度過高時(shí)，奧氏體不銹鋼中的鐵素體量和馬氏體不銹鋼中的鐵素體量便會(huì)顯著增多，使不銹鋼鍛件的塑性下降。力學(xué)性能不同，塑性變形時(shí)，產(chǎn)生的變形不均勻，在兩相界面上將產(chǎn)生裂紋。這兩種不銹鋼中的鐵素體的出現(xiàn)溫度大致在1000-1300℃范圍內(nèi)，隨不銹鋼鍛件材質(zhì)不同而有所變化。
2、變形溫度的選擇
鐵素體不銹鋼鍛件在加熱過程中晶粒易于長大，為了獲得細(xì)晶粒組織，減輕晶間腐蝕和缺口敏感性，應(yīng)盡可能在低的溫度下鍛造，一般始鍛溫度為1120℃，終鍛溫度為700?800℃，而且不允許高于800℃。
馬氏體不銹鋼的始鍛溫度一般取1150℃，終鍛溫度隨其碳含量而異，高碳的取925℃，低碳的取850℃，兩者均應(yīng)高于鋼的同素異構(gòu)轉(zhuǎn)變溫度。
奧氏體不銹鋼鍛件的始鍛溫度范闈一般為1150-1200℃，終鍛溫度一般為825-850℃。對于普通的18-8型始鍛溫度取1200℃，當(dāng)含鉑或含高硅則取低 1150℃，對于25-12型和25-20型，始鍛溫度不高于1150℃，其終鍛溫度均不低于925℃。
沉淀硬化不銹鋼鍛件的始鍛溫度范圍一般取1120?1180℃，終鍛溫度一般為850?950℃。對于馬氏體型始鍛溫度取1180℃，終鍛溫度不低于850℃，形狀較復(fù)雜的鍛件應(yīng)回爐緩冷；對于半奧氏體型始鍛溫度取1150℃，終鍛溫度取高于950℃。
此外，為了得到細(xì)晶粒組織，不銹鋼鍛件對終鍛工序或精壓工序等應(yīng)將始鍛溫度取低些，一般可比規(guī)定溫度降低50-80℃。
3、加熱要求
為了確保不銹鋼鍛件的耐蝕性，不銹鋼毛坯宜在保護(hù)性氣氛、中性氣氛或微氧化性氣氛中加熱，不許在還原性氣氛或過分氧化中加熱，也不許火焰直接噴射在毛坯上，否則會(huì)使鋼增碳或使晶界區(qū)貧鉻，而降低不銹鋼鍛件的抗晶界腐蝕的能力。

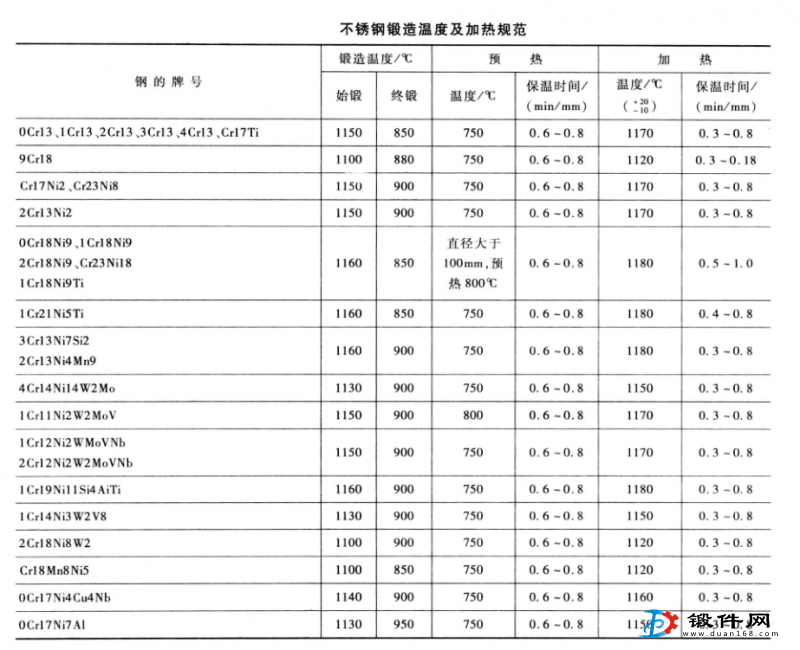

不銹鋼鍛件在高溫區(qū)的停留時(shí)間不宜過長，否則易造成嚴(yán)重氧化，元素貧化和晶粒粗化，具體可按表中選擇，一般不得少于10-20min。其他加熱要求和結(jié)構(gòu)鋼類同。
