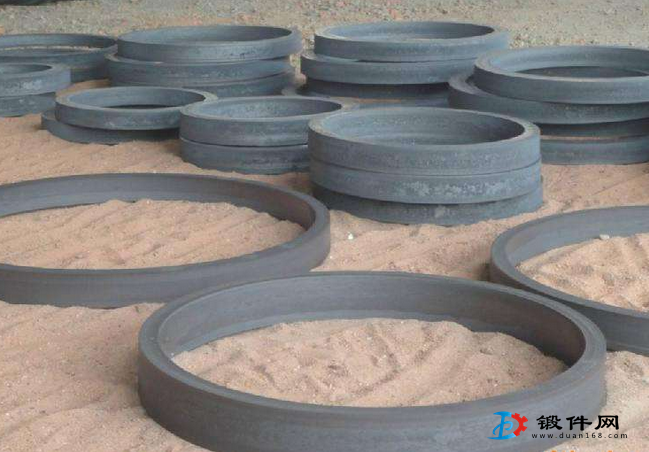

鍛件從終鍛溫度冷卻到室溫的過(guò)程稱為鍛后冷卻
1、內(nèi)應(yīng)力
①溫度應(yīng)力
鍛件冷卻時(shí)內(nèi)外溫差引起。表面降溫快，內(nèi)部降溫慢，表里收縮不同，從而造成溫度應(yīng)力。
②組織應(yīng)力
有同素異構(gòu)的金屬，冷卻時(shí)有相變發(fā)生，相變前后組織的比容發(fā)生變化，而鍛件表里相變時(shí)間不同，因而引起組織應(yīng)力。
③殘余應(yīng)力
鍛件在鍛壓成形過(guò)程中的變形不均勻和冷變形強(qiáng)化而引起，如不能通過(guò)再結(jié)晶軟化將其消除，便成為殘余應(yīng)力而保留下來(lái)。
2、鍛件裂紋
上述三種應(yīng)力疊加，如果超過(guò)材料的抗拉強(qiáng)度，便會(huì)導(dǎo)致鍛件產(chǎn)生裂紋。
3、鍛件變形
鍛件冷卻過(guò)程中，若相對(duì)的兩面冷卻速度不一致，便會(huì)因溫差和組織轉(zhuǎn)變先后的不同而導(dǎo)致鍛件發(fā)生翹曲變形。
4、異常組織
①含氫的鋼材，冷卻過(guò)程中在氫和組織應(yīng)力的共同作用下，會(huì)使鍛件內(nèi)部出現(xiàn)許多不連續(xù)的白色點(diǎn)狀裂紋，叫做白點(diǎn)
②奧氏體不銹鋼若在800?550℃范圍內(nèi)緩冷，會(huì)有大量含鉻的碳化物沿晶界析出，使晶界產(chǎn)生貧鉻現(xiàn)象，降低鋼的抗晶間腐蝕能力。
