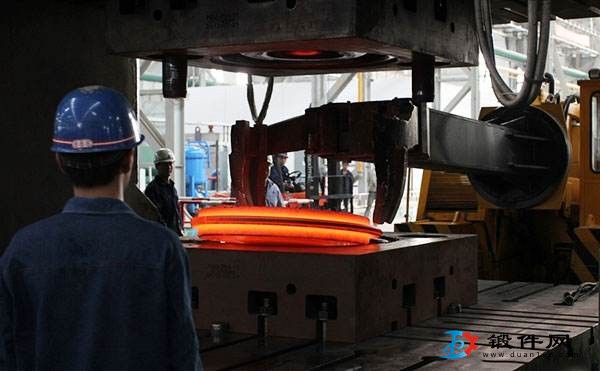

鍛件在鍛造前的準備包括原材料選擇、算料、下料、加熱、計算變形力、選擇設(shè)備、設(shè)計模具。鍛造前還需選擇好潤滑方法及潤滑劑。
鍛件徑向截面上由輪緣和踏面形成的輪廓線。鍛件的輪緣和踏面外形的選擇，不僅影響車輪鍛件在軌道上的磨耗和使用壽命，而且直接關(guān)系到設(shè)備的的曲線通過性能和走行質(zhì)量。輪緣使車輪鍛件能可靠地通過曲線和道岔，不致脫軌。
踏面呈圓錐形，在滾動圓附近錐度1:10。通過曲線時，外側(cè)車輪以靠近輪緣的較大直徑在外軌上滾動，內(nèi)側(cè)車輪以較小直徑在內(nèi)軌上滾動，這樣，一方面使車輪鍛件隨線路方向變化而起導(dǎo)向作用，同時內(nèi)外輪滾動距離的不同還可補償內(nèi)外軌長度之差的影響。
在直線上運行時，如果輪對偏離其在線路上的中心位置，則兩輪滾動半徑之差將使輪對向恢復(fù)其中心位置的方向運動。車輪外側(cè)錐度為1:5，可加大輪對兩輪滾動半徑之差,使其易于通過小半徑曲線。減小踏面錐度有助于抑制蛇行運動，但輪緣磨耗顯著加劇，旋輪周期和車輪使用壽命大為縮短。這種辦法僅在一些高速客運列車上采用。
鍛件輪緣踏面外形在運行初期磨耗較快，以后逐漸趨向穩(wěn)定，磨耗減慢。旋修恢復(fù)后的外形仍不能保持很長時間，而且金屬切削量很大。因此，有些 的鐵路采用了一種接近于磨耗達到相對穩(wěn)定狀態(tài)的輪對踏面外形，稱為凹形踏面，又稱磨耗形踏面。采用這種外形不僅可減少車輪磨耗，延長旋修周期，而且由于改善了輪軌接觸狀態(tài)，接觸應(yīng)力也可有所降低。
鍛造用材料涉及面很寬，既有多種牌號的鋼及高溫合金，又有鋁、鎂、鈦、銅等有色金屬；既有經(jīng)過一次加工成不同尺寸的棒材和型材，又有多種規(guī)格的錠料；除了大量采用適合我國資源的國產(chǎn)材料外，又有來自國外的材料。所鍛件材料大多數(shù)是已列入 標準的，也有不少是研制、試用及推廣的新材料。眾所周知，鍛件產(chǎn)品的質(zhì)量往往與原材料的質(zhì)量密切相關(guān)，因此對鍛件廠的工作者來說，必需具有必備的材料知識，要善于根據(jù)工藝要求選擇合適的材料。
鍛件成形是在外力作用下產(chǎn)生的，因此，正確計算變形力，是選擇設(shè)備、進行模具校核的依據(jù)。對變形體內(nèi)部進行應(yīng)力應(yīng)變分析，也是優(yōu)化工藝過程和控制鍛件組織性能所不可缺少的。
變形力的分析方法主要有四種。主應(yīng)力法雖不十分嚴密，但比較簡單直觀，可以計算出總壓力及鍛件與工具接觸面上的應(yīng)力分布。滑移線法對于平面應(yīng)變問題是嚴格的，對于高件局部變形求解應(yīng)力分布比較直觀，但適用范圍較窄。上限法可以給出高估的載荷，上限元還可以預(yù)計變形時鍛件外形變化。有限元法不僅可以給出外載荷及鍛件外形的變化，還可以給出內(nèi)部的應(yīng)力應(yīng)變分布，缺點是用計算機的機時較多，特別是按彈塑性有限元求解時，需要計算機容量較大，機時較長。近來有趨勢采用聯(lián)合的方法分析問題，例如。用上限法進行粗算，在關(guān)鍵部位用有限元細算。
減少摩擦，不僅可以節(jié)約能源，還可以提高模具壽命。由于變形比較均勻，有助于提高鍛件產(chǎn)品的組織性能，減少摩擦的重要措施之一就是采用潤滑。由于鍛件的鍛造加工方式不同及工作溫度的差異，所用潤滑劑也不同。玻璃潤滑劑多用于高溫合金及鈦合金鍛造。對鋼的熱鍛，水基石墨是應(yīng)用很廣泛的潤滑劑，對于冷鍛，由于壓強很高，鍛前往往還需要進行磷酸鹽或草酸鹽處理。
