金屬具有熱塑性，在加熱狀態（各種金屬要求溫度不同），可以進行壓力加工，稱為具有可鍛性。
可鍛性：指金屬材料在壓力加工時，能改變形狀而不產生裂紋的性能。它包括在熱態 或冷態下能夠進行錘鍛，軋制，拉伸，擠壓等加工?？慑懶缘暮脡闹饕c金屬材料的化學成分有關。
1、鈦對鋼的性能和可鍛性有什么影響?
鈦能細化鋼的晶粒。降低鋼的過熱敏感性。鈦在鋼中的含量不宜過多，當超過含碳量的4倍時可降低鋼的高溫塑性，對鍛造不利。
鈦具有很好的抗蝕性，在不銹鋼中(加在AISI321鋼中)加入鈦，可消除或減輕晶間腐蝕現象。
2、釩對鋼的性能和可鍛性有什么影響?釩能增加鋼的強度、韌性和淬透性。
釩形成碳化物的傾向很強，細化晶粒的作用也很強。釩能顯著減小鋼的過熱敏感性，使鋼的高溫塑性提高，因而改善了鋼的可鍛性。
釩在γ鐵中的溶解度有限，一旦超過時會得到粗晶組織，使例的塑性下降，變形抗力增加。
3、硫對鋼的性能和可鍛性有什么影響?
硫是鋼中的有害元素，主要危害是引起鋼的熱脆性。硫在固溶體中的溶解度極其微小，與其它元素化合，形成FeS、MnS、 NiS等夾雜物，FeS最有害，FeS與Fe或FeO形成共昆物，在910~985C即熔化，呈網狀分布于晶界,使鋼的塑性大大降低，出現熱脆。
錳可消除熱脆性。因錳和硫有較大的親和力，促使鋼中的硫形成高熔點的MnS,而不生成FeS。
4、磷對鋼的性能和可鍛性有什么影響?
磷也是鋼中的有害元素。鋼中磷的含量即使只有千分之幾，也會因析出脆性化合物FegP而使鋼的脆性增加,特別是在低溫時更為顯著，出現“冷脆”。因此要限制磷的含量。
磷降低鋼的焊接性，游含最過商時易產生焊接裂紋。磷能提高切削性能，故在易切前鋼中可適當增加磷含量。
5、銅對鋼的性能和可鍛性有什么影響?
在鋼中或合金中不熔解在固溶體內的銅導致塑性的降低。當在高于1083U (銅的熔點)鍛造含锏鋼時，鋼液滲到奧氏體晶救之間，導致龜裂與裂紋。加熱時，表面的氧化鋼
被鐵所還原，使氧化皮與金屬之間聚集了自由狀態的金屬銅薄膜，后者向晶界擴散，破壞了金屬的連續性，出現“鋼脆”。含銅鋼加入一定量的館，則可以克服“銅脆”。
6、高速鋼的鑄造組織有什么特點?
鍛件所用高速鋼屬于萊氏體鋼，其鑄造組織與亞共晶白口鐵相似，是由魚骨狀的共晶萊氏體(合金碳化物與細條狀奧氏體的混合物)和奧氏體的轉變產物(超氏體和馬氏體)組成。

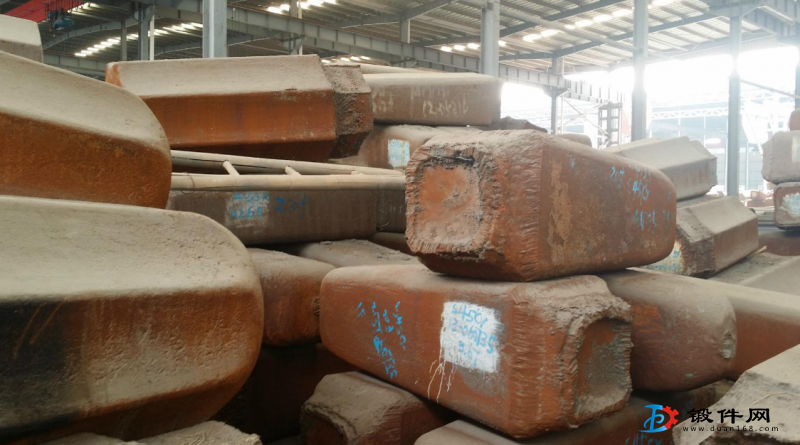

高速鋼鋼錠的組織和化學成分都是很不均勻的，偏析嚴重，鋼錠中穿晶結構不明顯，往往星等抽晶結構形式，高速鋼鋼錠一般作成250~300k的方形小鋼錠。
7、什么是鐵素體不銹鋼?
鏘是能穩定a鐵和縮小Y鐵存在區城的金元素、含餡135.什么是馬氏體不銹鋼?
鋼中平均含鉻量為13%左右，含碳最在0.1% ~0.4%范圍內的鋼加熱到Acs以上-一定溫度，即可得到均勻的單相奧氏體組織，然后再予快冷，即可得到淬火馬氏體，通過低溫回火，得到馬氏體組織，稱之為馬氏體不銹鋼，如2Cr13、Cr17Ni2、1Cr11Ni2 等。這些鋼通過熱處理強化，即有較高的力學性能和耐蝕性。
8、什么是奧氏體不銹鋼?
當鐵中加入多量的鎳時，鐵的轉變溫度大大降低，擴大了相區，室溫即得到單相的奧氏體合金。此外，不銹鋼中必須加入12%以上的鉻來提高電極電位，所以，18%路不銹鋼中必須加入8 %的鎳，如1Cr18Ni9、1CrI8Ni9Ti等。這些鋼具有較好的塑性、耐蝕性和焊接性，廣泛用于酸堿化工設備等。
9、鋼及工業純鋼有什么特性？
銅是具有面心立方晶格的金屬,而且沒有同素異形轉變,鋼在室溫和高溫下都其有高的塑性,可以進行冷、熱壓力加工。
純鋼的強度不高，但導電性、導熱性和耐蝕性良好。工業純銅有四個牌號: T1(Cu99. 95%)、T2(Cu99. 90%)、T3(Cu99.70%)和T4(Cu99.5%),廣泛用于制造電線、電纜等。10、什么是冀銅?
B3黃銅分為普通黃銅和特殊黃銅,前者是銅鋅合金,后者除鍋、鋅之外還含有其它元素。
