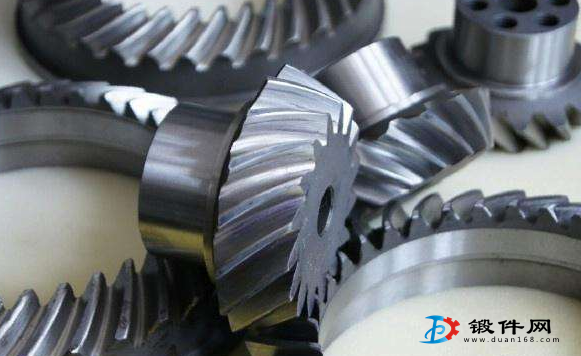

(1)在設(shè)計(jì)精密模鍛件圖時(shí),選擇分模面一般不允許選在精鍛部位上。如直錐齒輪的分模面通常選在齒廓最大的直徑和背錐面上,正齒輪的分模面選在最大的端面上。另外精密模鍛一 都設(shè)有頂出裝置，所以出模斜度很小。圓角半徑按零件圖確定。同時(shí)不應(yīng)當(dāng)要求所有部位尺寸都精確，而只需保證主要部位尺寸的精度,其余部位尺寸精度可低些。
(2)下料準(zhǔn)確,一般應(yīng)采用鋸切方法下料,長(zhǎng)度偏差±0.2mm，端口平直,不歪斜。同時(shí)坯料需經(jīng)表面清理，如打磨和拋光，去除氧化皮、油污、夾渣等。
(3)坯料的加熱，要求采用少、無(wú)氧化加熱。盡可能采用中頻感應(yīng)電快速加熱。
(4)模鍛,精密鍛件工藝有一火或多火兩種。一火精密模鍛是將坯料進(jìn)行無(wú)氧化加熱后，經(jīng)制坯和預(yù)鍛，最后精鍛。多火精密模鍛是先將坯料進(jìn)行普通模鍛，留出lmm-2mm的壓下量。鍛件經(jīng)酸洗和表面清理后，噴涂一層防氧劑,再加熱到700℃左右，在精確的鍛模內(nèi)進(jìn)行精密模鍛后,然后切去毛邊。一般在鍛件形狀復(fù)雜且沒(méi)有無(wú)氧化加熱設(shè)備和多模膛設(shè)備的情況下,采用多火精密模鍛。
(5)鍛件冷卻,精鍛后的鍛件需要在保護(hù)介質(zhì)中冷卻,如在砂箱、石灰石中冷卻，或者在無(wú)焰油中進(jìn)行淬火等。

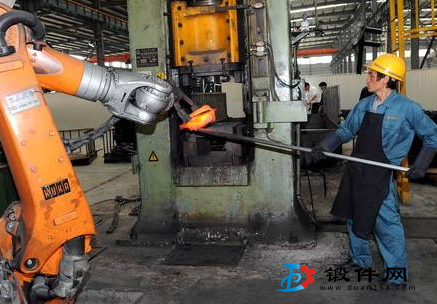

(6)精密模鍛設(shè)備可以在摩擦壓力機(jī)、熱模鍛壓力機(jī)、高速錘及液壓螺旋壓力機(jī)等設(shè)備上進(jìn)行,但設(shè)備要有足夠的剛度,并采用大一些噸位的鍛壓設(shè)備,以保證高度尺寸充分壓靠,獲得尺寸溫度的精密鍛件。
(7)精鍛模具,精鍛模具通常采用組合鍛模,并設(shè)有預(yù)鍛、精鍛兩個(gè)工序及兩套或兩套以 上鍛模模具。精鍛模膛尺寸精度要高于鍛件二級(jí),且表面粗糙度要小。一般預(yù)鍛模膛在高度方向上要比精鍛模膛大0.5mm-1.2mm,以保證精鍛時(shí)以鐓粗方式充滿模膛。
