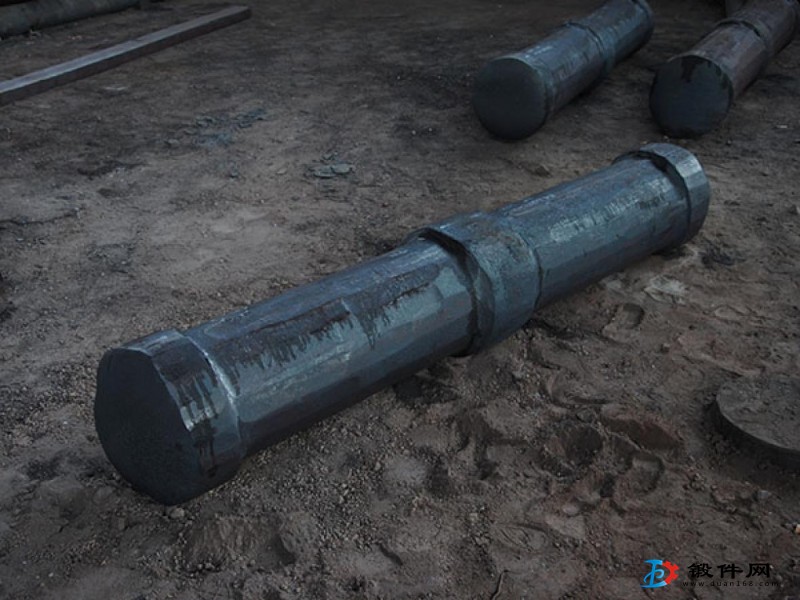

9Cr2Mo鍛件為典型的Cr2系冷軋輥用鋼。主要在工業當中用于制造冷軋用的輥、壓扎輥、冷沖模及沖頭等。但是許多人表示并不了解9Cr2Mo鍛件熱處理工藝的方法，所以下面主要給大家講述9Cr2Mo鍛件熱處理工藝的方法，希望對大家有所幫助。
1、球化退火：790~810℃加熱，650~670℃℃等溫，≤500℃出爐空冷；
2、淬火：加熱溫度=880~900℃，淬火冷卻：根據不同的工件結構，不同的要求，可以采用水、PAG淬火液、油等冷卻介質。
注：此材料為典型的Cr2系冷軋輥用鋼。
3、臨界點溫度 (近似值)：Ac1 =740°C 、 Ar1 =700°C、 Accm :850°C
4、冷壓毛坯普通軟化規范：(820±10)°c ×3 ~4h, 以.≤15°C /h的冷卻速度, 隨爐緩冷至≤650°C, 出爐空冷。
5、冷壓毛坯等溫球化軟化規范：(820±10)°C ×3 ~4h, (720 ±10) °C ×6 ~8h, 再隨爐緩冷至≤600°C, 出爐空冷。處理前硬度≤217HBW, 處理后硬度≥170HBW。
6、正火規范：正火溫度 900 ~920°C, 硬度 302 -388HBW。
7、成批等溫球化退火規范：790 ~810°C ×2 ~3h, 爐冷, 7O0 -720°C ×3 ~4h, 硬度≤217HBW, 珠光體組織2-5 級, 網狀碳化物等級≤2 級。
8、淬火、回火規范
1.淬火溫度 830 - 850°C, 硬度 62 ~65HRC, 回火溫度 130 ~150°C, 硬度 62 ~65HRC。
2.淬火溫度 840 ~ 860°C, 硬度 61~63HRC, 回火溫度 150 ~170°C, 硬度 60 ~62HRC。
