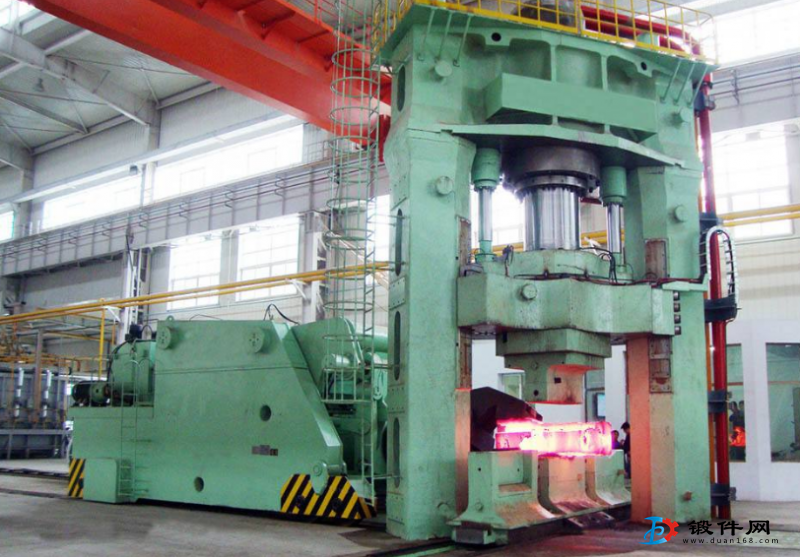

常用的鍛錘（砧座錘、對擊錘）、機(jī)械壓力機(jī)、螺旋壓力機(jī)（含摩擦壓力機(jī)）和液壓機(jī)等模鍛設(shè)備，由于在鍛壓過程中加載速度（載荷性質(zhì)）和在加載過程中熾熱毛坯與模具的接觸時間以及完 成一個鍛件的加載次數(shù)的不同，在相當(dāng)程度上也影響模具壽命及鍛件經(jīng)濟(jì)性。例如，砧座錘和對 擊錘的加載速度高達(dá)3m/s?9m/s,螺旋壓力機(jī)（含摩擦壓力機(jī)）為0. 6m/s~l. 2m/s,而機(jī)械壓 力機(jī)和液壓機(jī)的加載速度最低,分別為0. 06m/s?0. lm/s和W。. lm/so可見這些常用鍛壓設(shè)備 的加載速度的差異高達(dá)1個?2個數(shù)量級。如果每次加載的變形程度相同，則鍛錘和螺旋壓力 機(jī)模具模膛表面受熾熱金屬高速沖刷磨蝕的程度要遠(yuǎn)大于液壓機(jī)和機(jī)械壓力機(jī)模具模膛，況且，鍛錘和螺旋壓力機(jī)變形劇烈、溫升高、又是多次加載才能完成一個工序，更加劇了模具磨損。
看來，似乎加載速度高將大大降低模具壽命，但是，事物往往具有兩面性，不同的加載速度將帶來不同的加載過程中熾熱毛坯與模具接觸時間的差異，而“接觸時間”的差異將導(dǎo)致模具模膛 表面溫度的差異。眾所周知，模膛表面溫度升高，將引起模膛表面硬度降低，甚至使表面層金屬發(fā)生相變，大大降低其耐磨性。
有資料表明，鍛錘在加載過程中的“接觸時間”最短，為螺旋壓力機(jī)的“接觸時 間”為鍛錘的10倍?20倍，機(jī)械壓力機(jī)的“接觸時間”又為螺旋壓力機(jī)的3倍?4倍;鑒于液壓機(jī)生產(chǎn)的主要是大型鍛件,其工作（加載）時間長，其“接觸時間”則更長。
這些只是鍛壓設(shè)備定性地對模具壽命的影響，實際生產(chǎn)數(shù)據(jù)表明，一般鍛錘的模具壽命低于螺旋壓力機(jī)和機(jī)械壓力機(jī)的模具壽命。
另外，鍛造設(shè)備的造價（折舊率）、能耗、維護(hù)和對環(huán)境污染的治理等運(yùn)營費(fèi)以及生產(chǎn)率也都影響鍛件成本?？梢?鍛造設(shè)備對鍛模壽命及鍛件經(jīng)濟(jì)性也有重大影響，并且很復(fù)雜，而且，不同的設(shè)備所適合生產(chǎn)鍛件的種類有所不同，因此在選用或購買新鍛造設(shè)備時，都要根據(jù)具體產(chǎn)品結(jié)構(gòu)認(rèn)真分析。
