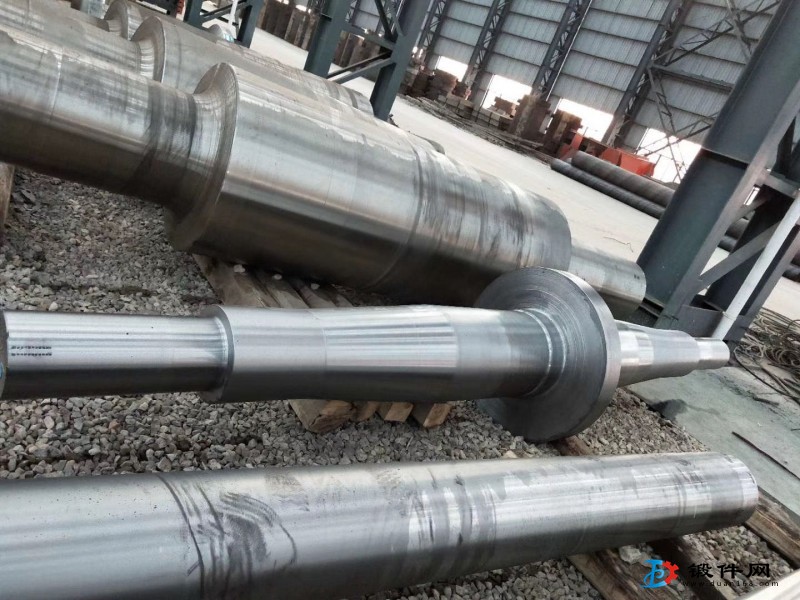

軸類鍛件表面硬度及硬度均勻性是技術(shù)要求和常規(guī)檢驗的主要項目。硬度間接體 現(xiàn)了耐磨性能等,生產(chǎn)中多選用回彈式肖氏D型硬度值HSd來表示。
軸類鍛件硬度要求主要根據(jù)與之相接觸的工作輥或中間輥的硬度水平，兩者要保持一個恰當(dāng)?shù)钠ヅ潢P(guān)系。由接觸疲勞機(jī)理研究的結(jié)論，支承輥硬度應(yīng)低于接觸件硬度10-25個HS單位，有利于改善接觸區(qū)疲勞現(xiàn)象。軸類鍛件硬度過低耐磨性差，且容易出現(xiàn)“起皮”現(xiàn)象，即輥面淺層產(chǎn)生塑性變形進(jìn)而產(chǎn)生表面小剝落；而硬度過高則出現(xiàn)脆性大剝落的機(jī)會增加。因為淬硬層斷裂韌性值低,一旦出現(xiàn)裂紋便迅速擴(kuò)展，造成嚴(yán)重的大塊剝落。硬度過高還會引起軸類鍛件接觸疲勞損傷和過快磨損,縮短軸類鍛件修磨周期。
近年來，冷、熱帶鋼連軋機(jī)軸類鍛件硬度已經(jīng)普遍提高,特別是熱帶鋼軋機(jī)工作輥陸續(xù)開發(fā)推廣了離心復(fù)合高鉻鑄鐵輥、離心復(fù)合高鉻鋼輥和高合金無限界冷硬鑄鐵輥,硬度水平達(dá)到70-83,相應(yīng)要求提高軸類鍛件硬度。現(xiàn)在的軸類鍛件材料和制造技術(shù)已經(jīng)可以滿足這種硬度為55-75的大型優(yōu)質(zhì)軸類鍛件。同時,高硬度軸類鍛件的使用維護(hù)技術(shù)也積累了許多經(jīng)驗。
厚板軋機(jī)超大型軸類鍛件尺寸龐大,重址很大，軋制速度相對于帶鋼連軋機(jī)要小得多。所以，耐磨性和硬度要求也要低一些。
