- 商品詳情
- 單位名稱： 上海上九閥門有限公司
- 手機號碼： 17721155206

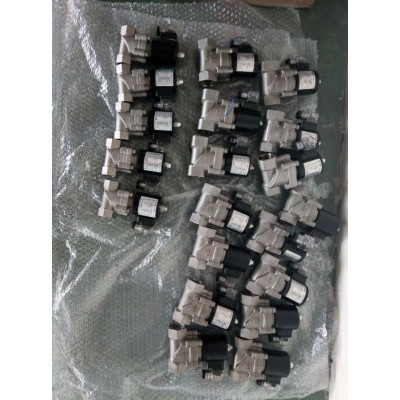

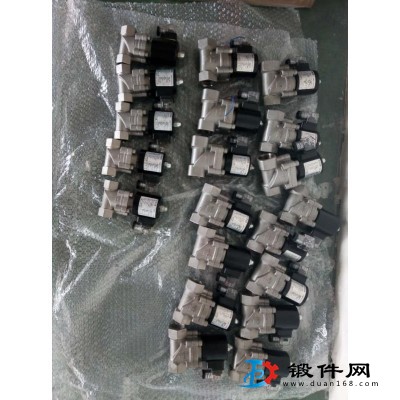

- 產品名稱： 雙向電磁閥ZSX
- 材質型號： 上海上九
- 供應地址： 金大公路8218號
雙向電磁閥
雙向電磁閥作為自動化管路控制過程中的執行元件，適用于管道流體雙向流動控制的領域。
二、結構特征與工作原理
該電磁閥主要由A、B電磁線圈、主閥體、閥蓋、主活塞、活塞環、動鐵芯、
彈簧等部分組成。
雙向雙控制工作原理：
常閉型---兩個線圈不通電時，閥處于關閉狀態；當A端線圈通電，介質按A
端箭頭方向流動，A端線圈段電、閥關閉；當B端線圈通電，介質
按B端箭頭方向流動，B端線圈斷電、閥關閉。
常開型---兩個線圈不通電時，閥處于兩端打開狀態，介質流動；當需控制A
端箭頭流向時，A端線圈通電、閥關閉，A端線圈斷電、閥打開；
當需控制B端箭頭流向時，B端線圈通電、閥關閉，B端線圈斷電、
閥打開；當兩個線圈同時通電時，閥處于兩端互鎖關閉狀態。
三、基本參數
a）公稱通徑（DN）：1□ 3□ 6□ 8□ 10□ 15□ 20□ 25□ 32□ 40□ 。
b）工作介質：油□ 液體□ 水□ 空氣□ 氣體□ 其它 。
c) 介質溫度（°C）：0~80□ -40~80□ -200~0□ 0~200□ 。
d）工作壓力（Mpa）：0~0.1□ 0.6□ 1.0□ 1.6□ 2.5□ 4.0□ 。
e）線圈分類：普通型□ 防水型□ 防爆型□ （內接線座式□ 引出線式□）。
f）工作電壓：交流供電允差為額定值的-15%和+10%，頻率為50Hz；直流供電電壓為允差為額定值的±10%。
交流AC(V)： 36□ 110□ 127□ 220□ 380 □ 。
直流DC(V)： 12□ 24□ 36□ 48□ 110□ 220□ 。
g）連接方式：擴管式□ 內螺紋式□ 外螺紋式□ 法蘭式□ 焊接式□。
h）閥體材質分類：不銹鋼□ 鑄鋼□ 銅□ 四氟□ 鋁合金□。
四、安裝、調試、操作
1、裝置的安裝必須符合“現場安全規程”的相關規定。
2、在安裝電磁閥前，管道必須清洗干凈，必要時閥前須裝100目的過濾器。
3、安裝時須線圈豎直向上，介質流通方向應與閥體上箭頭指示方向一致。
4、不能將電磁閥安裝在管道低凹處，以免因蒸汽冷凝水、雜質等沉積在閥內而妨礙正常工作。
5、在管道剛性不足的情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
6、連續性生產部門為在電磁閥清洗和檢修期間仍確保生產正常進行，建議電磁閥前、后必須裝手動閥和采用旁路閥。注意：旁路閥平時要常閉。
7、取下電氣插頭，插頭孔左右接工作導線，上孔接地線或不接；引線式的線圈為三芯線，白色接地線，其余2根紅色、藍色接工作導線。
