1.鍛件硬度過高或過低
鍛件硬度過高的原因有：正火后冷卻速度過快；正火或回火的加熱時間過短；原材料的化學成分不合格等。
鍛件硬度過低的原因有：淬火溫度低或淬火時間短；回火溫度偏高；由于多次重復加熱而引起鍛件表面脫碳；原材料的化學成分不合格等。
2.硬度分布不均
造成同一個鍛件上硬度分布不均缺陷的原因有：熱處理工藝步合理，例如一次裝爐量過多和保溫時間不夠；鍛件在爐內的位置不適當，例如同一個鍛件有的部分離熱源較近，有的部分又離熱源較遠；鍛件上局部脫碳等。

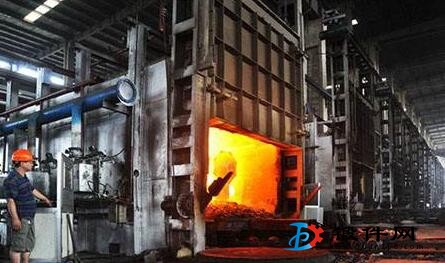

保證鍛件熱處理質量的首要環節是確保熱處理爐溫度的均勻性，對于大多數低合金可淬硬鋼，其奧氏體化的溫度偏差應為± 15℃，但對鎳基合金，其熱處理溫度特別是時效溫度應控制在±5℃范圍內，鈦合金的時效溫度偏差應為±8.5℃。
